LT8668SX是合肥龍迅半導體推出的一款多接口高速橋接控制器，LT8668SX系列包括LT8668SX、LT8668SX-D、LT8668SXC、LT8668SXK8、LT8668SXK8-D。它可配置輸入DP1.4/HDMI2.1 , Type-C/DP1.4/HDMI2.1，Audio in，配置輸出LVDS/MIPI、eDP/eDPx，DP1.4/HDMI2.1、Audio out等接口功能，強大的功能可應用在各種不同的設備上。

以下是基于LT8868SX系列應用于視頻拼機處理器的幾種實現方法。

一、HDMI 1080P@60Hz 1*2拼接方案

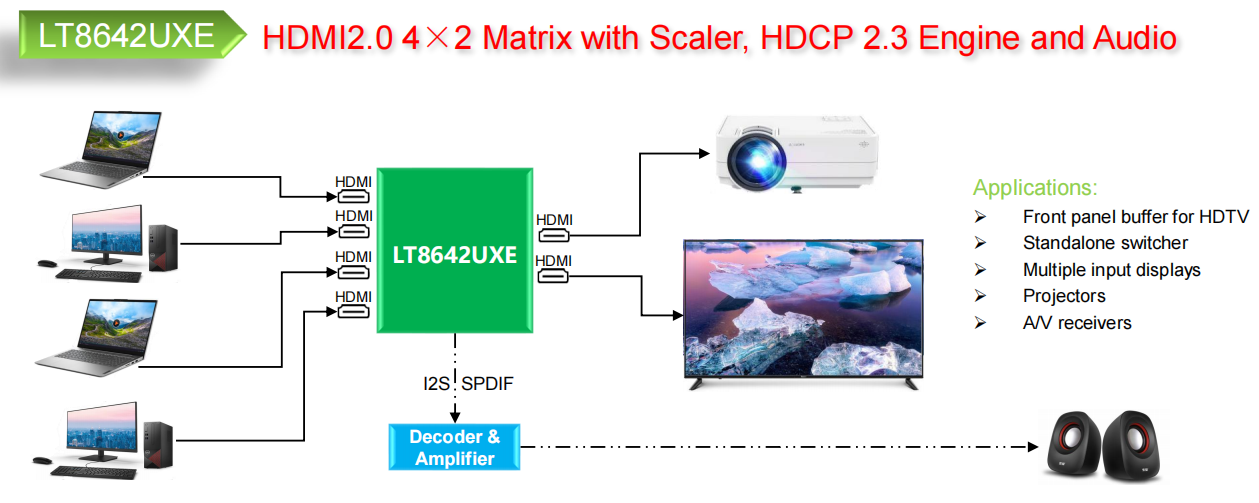

簡介：LT8642UXE是一顆支持HDMI2.0的4進2出的矩陣芯片，它既可以做HDMI矩陣切換器，同時也可以實現HDMI 任意一路輸入，HDMI 兩路拼接輸出的拼接器功能。

 HDMI 輸入

 4路輸入（HDMI-IN1~HDMI-IN4）切換其中的一路

 HDMI 輸出

 HDMI-OUT1和HDMI-OUT2單屏最高分辨率1920*1080@60Hz? 雙屏一起分辨率為3840*1080@60Hz

 其他

 點對點無損拼接? 雙屏同步

二、DP 4K@60Hz 1*2拼接

簡介：LT8668SXC是一顆支持HDMI2.1/DP1.4a/Typec輸入，DP/HDMI/eDP/VBO輸出的高速橋接控制器芯片,其在拼接器的應用框架與參數如下

HDMI2.1 Receiver

 兼容 HDMI2.1/2.0b/1.4 and DVI1.0? 8Gbps帶寬 DP1.4a Receiver

 兼容 DP1.4a for 1.62Gbps, 2.7Gbps, 5.4Gbps and 8.1Gbps? 兼容Embedded DisplayPort specification version 1.4b

 支持Type-C輸入

 DP1.2 輸出

 單屏最高支持4K*2K@60Hz? 雙屏最高支持8K*2K@60Hz? 點對點無損拼接? 雙屏同步

三、LVDS/MIPI 4K@60Hz 1*2拼接 - LT8668SX

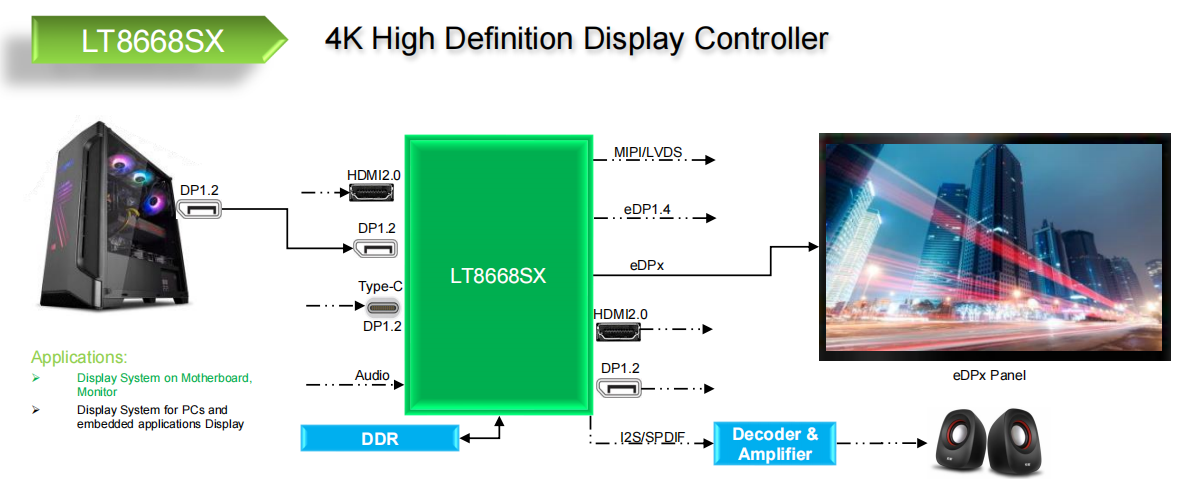

簡介：LT8668SX是一顆支持HDMI2.1/DP1.4a/Type-c、Audio輸入，LVDS/MIPI/DP/HDMI/eDP1.4a/VBO、Audio輸出的高速橋接控制器芯片,在拼接器的應用中我們可以實現HDMI或者DP的8k拼接器應用。

 HDMI2.1 Receiver

 Compliant with HDMI2.1/2.0b/1.4 and DVI1.0? Data rate up to 8Gbps

 DP1.4a Receiver

 Compliant with DisplayPort specification 1.4a for 1.62Gbps, 2.7Gbps, 5.4Gbps and 8.1Gbps? Compliant with Embedded DisplayPort specification version 1.4b? Support DisplayPort 1/2/4 lanes

 Support Type-C input

 LVDS/MIPI輸出參數

 單屏最高支持4K*2K@60Hz? 雙屏最高支持8K*2K@60Hz? 點對點無損拼接? 雙屏同步

四、LVDS/MIPI 1080P@60Hz 2*2拼接

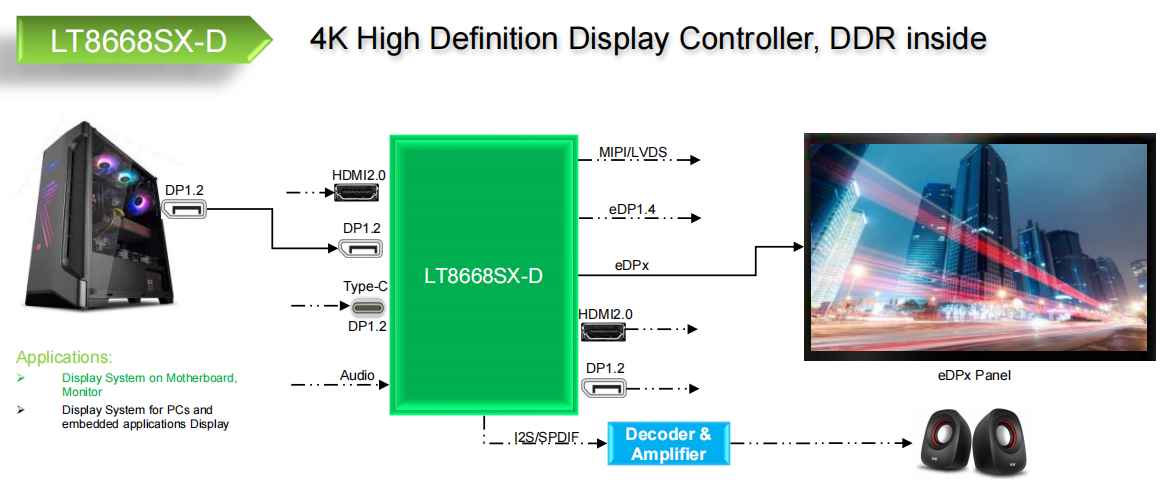

簡介：LT8668SX-D是一顆支持HDMI2.1/DP1.4a/Type-c、Audio輸入，LVDS/MIPI/DP/HDMI/eDP1.4a/VBO、Audio輸出的高速橋接控制器芯片,它內置DDR，支持scaler，在拼接器的應用中我們可以實現HDMI或者DP的8k拼接器應用。

 HDMI2.1 Receiver

 Compliant with HDMI2.1/2.0b/1.4 and DVI1.0? Data rate up to 8Gbps

 DP1.4a Receiver

 Compliant with DisplayPort specification 1.4a for 1.62Gbps, 2.7Gbps, 5.4Gbps and 8.1Gbps? Compliant with Embedded DisplayPort specification version 1.4b? Support DisplayPort 1/2/4 lanes

 Support Type-C input

 LVDS/MIPI輸出

 單屏最高分辨率1080P@60Hz? 四屏最高分辨率4K@60Hz? 點對點無損拼接? 四屏同步五、HDMI 4K@60Hz 2*2拼接

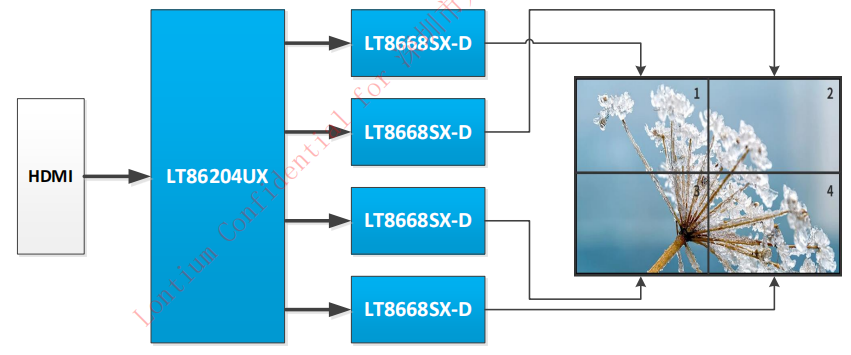

簡介：使用LT86204UX是一款兩進四出的矩陣芯片，其最高支持4k60分辨率，搭配LT8668SX-D,可以將HDMI畫面一分四之后再進行畫面逐一分割，再使用拼接墻把畫面進行拼接。

 規格參數：

 單屏最高分辨率1080P@60Hz? 四屏最高分辨率4K@60Hz? 點對點無損拼接? 四屏同步六、HDMI 8K@30Hz 2*2拼接

簡介：使用LT8668SXC與LT8668SX-D搭配，可以實現HDMI 8K@30Hz 2x2拼接功能。LT8668SXC可以支持HDMI2.1的輸入，并在系統中將HDMI輸入信號畫面進行左右分割，后端可用LT8668SX-D將1/2的畫面再進行四畫面分割，拼接到電視墻上。

 規格參數：

 單屏最高分辨率4K@30Hz? 四屏最高分辨率8K@30Hz? 點對點無損拼接? 四屏同步

以上為目前我們整理的關于基于LT8668SX系列應用于拼接器的方案框圖，更多的方案資料，可與我方聯絡取得。
