LT8711UX-Type-C/DP1.2 to HDMI2.0 converter，用于連接USB Type-C源或DP1.2源到HDMI2.0接收器

作者：網站管理員　來源：本站原創　日期：2021/4/15 14:40:02　點擊：2372　屬于：產品展示

1. 描述

LT8711UX是一個高性能的Type-C/DP1.2到HDMI2.0轉換器，設計用于連接USB Type-C源或DP1.2源到HDMI2.0接收器。

LT8711UX集成了符合DP1.2標準的接收機和符合HDMI2.0標準的發射機。此外，還包括兩個CC控制器，用于CC通信，實現DP Alt模式和功率傳遞功能，一個用于上游Type-C端口，另一個用于下游端口。片上USB3.0開關是一種高速雙向無源開關，提供靈活的開關，以適應連接器翻轉。該開關還可以處理2通道數據/ 2通道視頻和所有4通道視頻之間的多路復用。

提供兩個數字音頻輸出接口，I2S和SPDIF。兩者都支持8-ch LPCM或壓縮音頻在最大192kHz的采樣率。

該設備能夠自動操作，這是由一個集成的微處理器，使用嵌入式SPI閃存固件存儲。系統控制也可以通過使用專用的配置I2C從接口來實現。

2. 特性

?USB c型

?DP1.2接收機

?HDMI2.0發射機

?數字音頻輸出

?雜項

3. 應用程序

??？空?nbsp;

?電子狗

1. Description

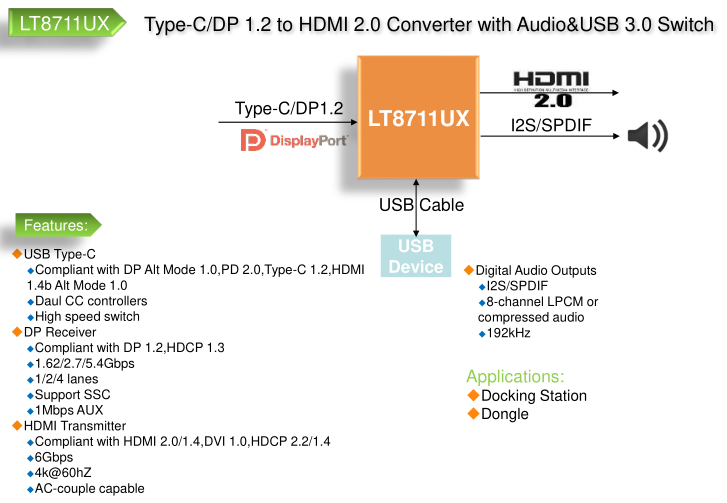

The LT8711UX is a high performance Type-C/DP1.2 to HDMI2.0 converter, designed to connect a USB Type-C source or a DP1.2 source to an HDMI2.0 sink.
The LT8711UX integrates a DP1.2 compliant receiver, and an HDMI2.0 compliant transmitter. Also, two CC controllers are included for CC communication to implement DP Alt Mode and power delivery function, one for upstream Type-C port and another for downstream port. On-chip USB3.0 switch is a high-speed bi-directional passive switch which provides flexible switching to accommodate connector flipping. This switch also handles muxing between 2-ch data / 2-ch video and all 4-ch video.
Two digital audio output interfaces are available, I2S and SPDIF. Both support 8-ch LPCM or compressed audio at maximum 192kHz sample rate.
The device is capable of automatic operation which is enabled by an integrated microprocessor that uses an embedded SPI flash for firmware storage. System control is also available through the use of a dedicated configuration I2C slave interface.

2. Features
? USB Type-C
? DP1.2 Receiver
? HDMI2.0 Transmitter
? Digital Audio Outputs
? Miscellaneous

3. Application
? Docking Station

? Dongl
