1.功能lRGB輸入–支持24位RGB，YUV和BT656/BT601/BT1120輸入–支持SDR和DDR數據采樣–可編程上升/下降邊緣時鐘輸入–支持高達148.5MHz DDR或297MHz SDR時鐘輸入–支持1.8V和3.3V輸入電壓電平

lHDMI發射器–符合HDMI1.4和HDCP1.4–分辨率高達4K30Hz–可編程輸出擺動和預強調–完全硬件控制或可選軟件控制HDCP操作–預編程HDCP鍵集或外部EEPROM存儲鍵集–集成CEC控制器–集成EDID陰影內存和嵌入式EDID–5V DDC/HPDI/Os

l雜項–1.8V和3.3V電源–支持100KHz和400KHz I2C從機–支持高達8通道音頻輸入–溫度范圍：-40°C~+85°C–引腳***兼容SiI9030，ANX9030和CAT6612***–封裝在QFN64 7.5mmx7.5mm，QFP80 12mmx12mm和QFN64 9mmx9mm

2.一般說明LT8618SX是Lontium基于ClearEdgeTM技術的低功耗版HDMI發射機。它支持24位顏色深度HDMI1.4（高清晰度多媒體接口）規范。它們與Lontium的第一代HDMI發射機LT8618EXB完全兼容，也與SiI9030和ANX9030發射機兼容。LT8618SXB是一款高性能、低功耗的產品，專為高清-數碼相機、高清-數碼攝像機、高清-PMP/MP4播放器、手機等而設計。在24位1080P內容播放時，正常運行功率小于100mA，待機功率小于2mA。

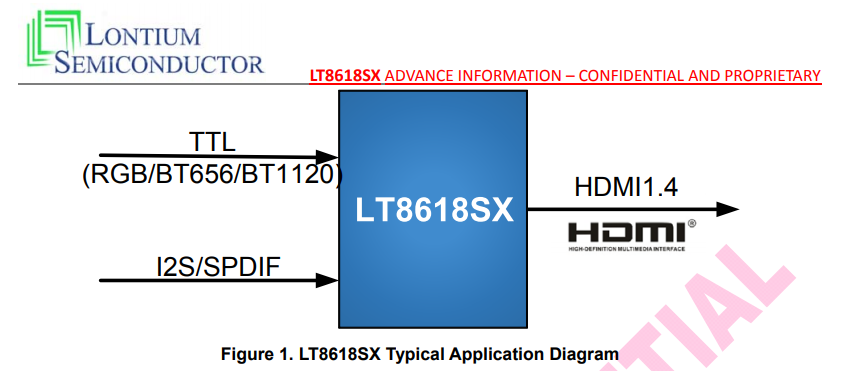

3.應用lDVD，BDl汽車錄像機lPTV盒l(wèi)高清源4.功能框圖

5.色彩空間轉換（YCbCr to RGB）許多視頻解碼器只提供YCbCr輸出，而DVI1.0只支持RGB顏色空間。為了提供各種源代碼和水槽組合之間的完全兼容性，這個塊提供了YCbCr到RGB的顏色空間轉換(CSC)。這提供了最大的靈活性。

RGB-YCbCr方程：SDTV在8位具有16-235標稱范圍(StudioRGB)的數字SDTV數據和YCbCr之間進行轉換的基本方程為：

RGB-YCbCr方程： HDTV在16-235標稱范圍的8位數字?數據(StudioRGB)和YCbCr之間轉換的基本方程為：

6.像素要求本機像素率低于25m像素/秒的視頻格式需要像素重復，才能通過TMDS鏈路進行。720x480i和720x576i視頻格式定時應始終進行像素重復。HDMI源表示使用AVI信息框中的像素重復（PR0：PR3）字段的像素重復。

該字段指示向HDMI接收器發送每個唯一像素的重復次數。在非重復的格式中，此值為零。

對于像素重復格式，該值表示Sink可以丟棄而不丟失真實圖像內容的像素數。

源應始終準確地指示所使用的像素重復計數。對于HDMI接收器，使用“像素重復”字段是可選的。

在像素加倍(TR_PIXEL_RPT=1)期間，在第一個像素期間發送的所有數據將在第二個像素期間重復。第三個像素周期將表示第二個實際像素，以此類推。

7.HDCPLT8618SX包括HDCP1.4（高帶寬數字內容保護）電路。HDCP協議確保防止未經授權地復制受版權保護的媒體內容。

LT8618SX采用了一個HDCP加密引擎。它包含針對所有HDMI數據（音頻、視頻和控制）的加密邏輯。硬件實現的HDCP認證和加密的音頻和視頻減少了外部微控制器上面的HDCP加密和認證可以在設備初始化之后執行。當使用LT9611時，系統制造商需要通過一個存儲器設備提供外部密鑰集，例如一個EEPROM。

HDCP加密引擎包含對傳入的音頻和視頻數據進行加密的所有必要邏輯。加密過程完全由系統微控制器/微處理器通過一組寄存器讀寫序列來控制。在加密過程中使用存儲在外部內存中的HDCP密鑰和密鑰選擇器值(KSV)。在每個時鐘周期期間應用于XOR掩模，以加密音頻/視頻數據。
