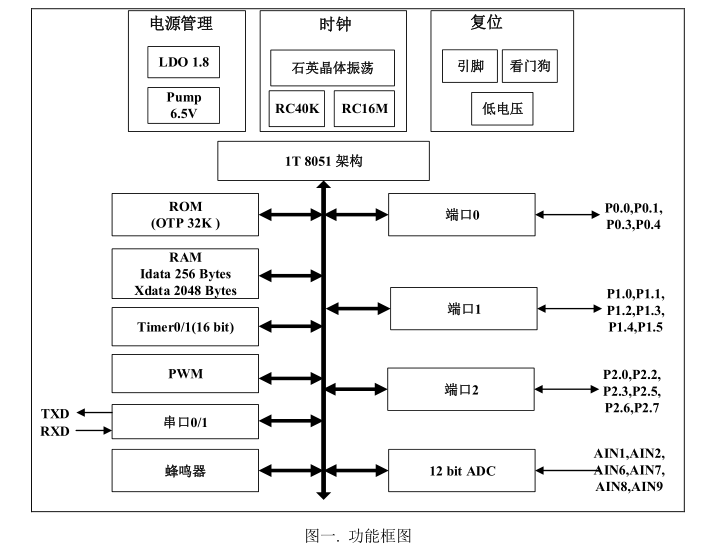

1. 基本介紹
MS8005 是通用型 1T 8051 Core MCU。在同樣的系統時鐘下，比傳統的 8051 運行更快速，
性能更優越，指令代碼完全兼容傳統 8051；保留了標準 8051 的主要特性，包括 256 字節 RAM
和 2 個 16 位定時器；芯片還集成了 2K 字節外部擴展 RAM 和 32K OTP ROM，并且可實現在
應用中編程（IAP）功能；集成了 12 位帶數字比較功能的 ADC，兩個自帶波特率發生器的串
口，3 路 16 位分辨率的 PWM 等其他豐富的外設資源；MS8005 內部集成了 RC 振蕩器（RC16M
和 RC40K），看門狗定時器，低電壓復位等功能，從而省掉了外部晶振以及復位等外圍電路；
MS8005 是一顆高性能，低成本，高可靠性的 MCU。
2. 功能特征
? 基于 1T 8051 指令流水線結構 8 位單片機
? ROM:OTP 32KB（支持 IAP&MTP
? RAM:Idata 256 字節，Xdata 2048 字節
? 工作電壓：2.1~3.6V
時鐘源：
? 內部高頻 RC 振蕩器：16MHz
? 內部低頻 RC 振蕩器：40KHz
? 外部時鐘輸入：2-16MHz
? 晶體諧振器：2-16MHz
? 16個雙向CMOS I/O管腳（內建上拉電阻）
? 2 個 16 位定時器 T0/T1
? 3 路 16 bit PWM 輸出
? 兩個增強型串口 EUART0/EUART1
? 12bit SAR 型 ADC
? 看門狗定時器（WDT）
? 預熱計數器（用于中斷喚醒等）
? 蜂鳴音發生器
中斷源：
? 定時器 T0/T1
? 全部 IO 支持外部中斷
? EUART0/EUART1
? ADC
? PWM 周期中斷
復 位源：
? LVR（掉電復位）
? 看門狗復位
? PIN Reset
? 內建低電壓檢測模塊
省電模式支持：
? Stop Mode 典型電流值 10uA
? Active Mode<250μA/MIPS
封裝：
? TSSOP20

? 不含鉛，符合 RoHS
