LT6711AHDMI2.0到eDP / DP1.2支持4K 60Hz

LT6711A 制造商：Lontium

LT6711A 封裝：QFN64 7.5*7.5

LT6711A 最小包裝:2600/包（可拆）

1.描述

LT6711是一款經過深度優化的HDMI重新驅動器IC，可通過執行電纜或電路板走線損耗補償來增強TMDS信號質量。LT6711可配置為在HDMI1.4b下工作，數據速率高達3.4Gb / s，HDMI2.0標準，最高6Gb / s數據速率，可實現4Kx2K 60Hz或1080P的最高分辨率，刷新率更高。
LT6711的輸入接收器具有多級可編程線性均衡器，可通過符號間干擾（ISI）支持最大25dB的損耗補償。輸出發送器通過多級可編程輸出擺幅和高達6dB的去加重來重新驅動接收信號。
還包括內置DDC攔截功能，與時鐘通道上的精確頻率檢測協同工作，以自動設置重新驅動器參數。
LT6711內部集成了一個8位OCM和SPI閃存（堆疊芯片）來運行程序。LT6711還支持在線軟件升級。
LT6711采用先進的CMOS工藝制造，采用小尺寸5mmx5mm BGA81（LT6711B）和7.5mmx7.5mm QFN64（LT6711A）封裝。該封裝符合RoHS標準，額定工作溫度范圍為-40°C至+ 85°C。
2.特點
?HDMI2.0接收器
?DP1.2發射器
?全功能USB Type-C
?USB Type-C充電端口
?其他

3.應用
?移動系統，VR / AR
?蜂窩手機，PAD /平板電腦
?數碼攝像機
?數碼相機

1. Description

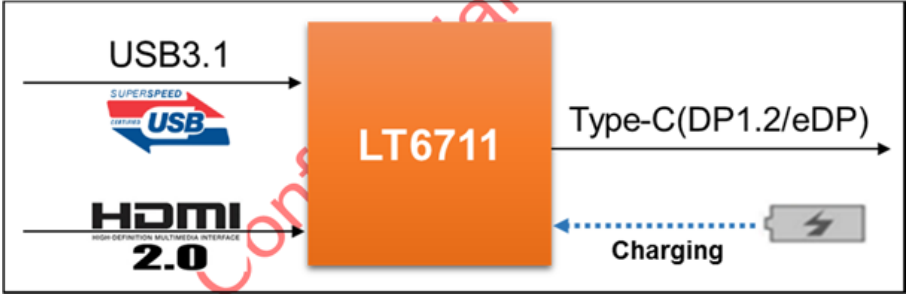

The Lontium LT6711 is HDMI2.0 to DP1.2 converter with internal Type-C Alternate Mode switch and PD controller.

For HDMI input, LT6711 features a HDMI2.0 receiver with 1 clock lane and 3 data lanes operating at maximum 6Gb/s per data lane and a maximum input bandwidth of 18Gb/s, allowing resolution up to 4Kx2K@60Hz for RGB format. The converter also integrates a DDC controller and supports both HDCP1.4 and HDCP2.2.
For DP1.2 output, it consists of 4 data lanes, supporting RBR (1.62Gbps), HBR (2.7Gbps) and HBR2 (5.4Gbps) link speeds. The build-in optional SSC function reduces EMI effect on EMI-concerned system application.
In order to be adaptable to the latest USB Type-C ecosystem, LT6711 integrates CC logic and PD management unit to relieve mobile system design complexity and BOM cost. The switch function is compliant with VESA DP Alternate Mode on USB Type-C Standard.
The LT6711 is fabricated in advanced CMOS process and implemented in a small outline 5mmx5mm BGA81 (LT6711B) and 7.5mmx7.5mm QFN64 (LT6711A) package. This package is RoHS compliant and specified to operate from -40°C to +85°C.

2. Features
? HDMI2.0 Receiver
? DP1.2/eDP1.4 Transmitter
? USB Type-C
? Miscellaneous

3. Applications
? Mobile systems, VR/AR
? Cellular handsets, PAD/Tablets
? Digital video cameras
? Digital still cameras
