1. 說明

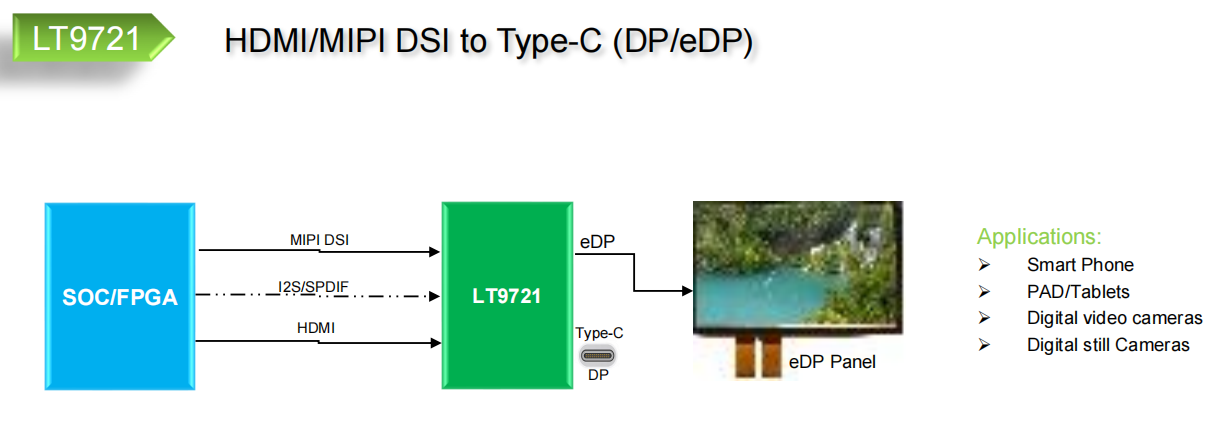

Lontium LT9721是MIPI / HDMI到DP轉換器，內置Type-C交替模式開關和PD控制器。
對于MIPIDSI?輸入，LT9721具有一個單端口MIPI DSI接收器，帶有1個時鐘通道和4條數據通道，每條數據通道最高1.5Gbps，最大輸入帶寬6Gbps。該轉換器對輸入的18/24位RGB數據包進行解碼，并將格式化的視頻數據流轉換為符合4通道DP1.2的輸出，支持RBR（1.62Gbps），HBR（2.7Gbps）和HBR2（5.4Gbps）鏈路速度。內置的可選SSC功能可降低對EMI相關系統應用的EMI影響。
對于HDMI輸入，LT9721具有1個時鐘通道的HDMI1.4接收器和3個數據通道，每條數據通道最大3.4Gbps，最大輸入帶寬為10.2Gbps，分辨率高達4Kx2K @ 30Hz（RGB格式）和4Kx2K @ 60Hz YUV420格式。該轉換器還集成了一個DDC控制器，并支持HDCP1.4。
為了適應最新的USB Type-C生態系統，LT9721集成了由CC邏輯控制的高性能雙向無源差分開關和PD管理單元，以降低移動系統設計復雜性和BOM成本。開關功能符合USB Type-C標準上的VESA DP備用模式。
LT9721采用先進的CMOS工藝制造，采用小尺寸5mm x 5mm BGA81（LT9721-B81）和7.5mm x 7.5mm QFN64（LT9721-Q64）封裝。此封裝符合RoHS標準，規定工作溫度范圍為-40°C至+ 85°C。

2.特性
?單端口 MIPI?DSI 接收器
?HDMI1.4接收器
?DP1.2發射器
?USB Type-C
?音頻輸入
?其他

3.應用
?移動系統
?手機
?數碼攝像機
?數碼相機
?平板電腦PC，筆記本電腦
?車載顯示器和攝像頭系統
